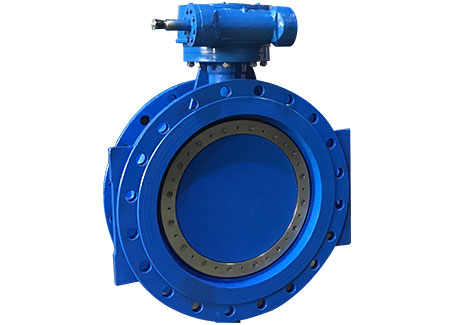

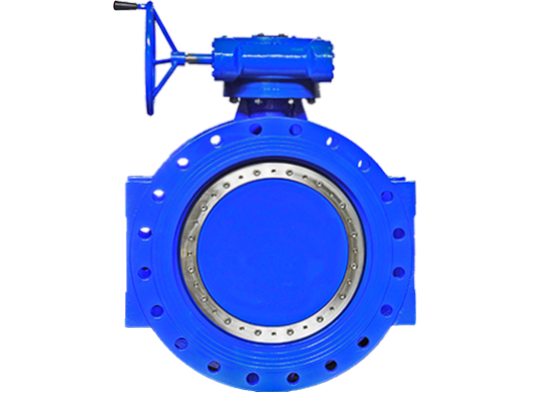

Válvula borboleta de sede resiliente excêntrica dupla

LYV® é um fornecedor líder de válvula borboleta de sede resiliente excêntrica dupla de qualidade na China. É uma válvula industrial de uso geral com excelente desempenho e ampla aplicação. Esta válvula borboleta de sede resiliente excêntrica dupla industrial adota um design excêntrico duplo de haste de válvula e placa borboleta, combinado com sedes de válvula elásticas de alto desempenho, alcançando um equilíbrio entre fácil abertura e fechamento, vedação confiável e longa vida útil. Como uma válvula borboleta de sede resiliente com deslocamento excêntrico duplo de alto desempenho, é uma opção de controle econômica e eficiente para sistemas de abastecimento de água urbano, HVAC e tubulações industriais.

Enviar consulta

Introdução do produto

A principal vantagem da válvula borboleta de sede resiliente excêntrica dupla LYV® reside em sua engenhosa estrutura de "deslocamento duplo", que faz com que ela tenha um desempenho excepcionalmente bom em termos de facilidade de operação e vedação duradoura. Esta válvula borboleta de sede resiliente de duplo deslocamento estilo flange minimiza a resistência à abertura e fechamento da válvula, tornando-a fácil e sem esforço, mesmo quando operada com frequência ou usada em tubulações de grande diâmetro. Enquanto isso, o movimento exclusivo de desengate reduz significativamente o desgaste da vedação e, combinado com a sede elástica da válvula de alto desempenho, garante um efeito de vedação confiável a longo prazo.

Especificações

Faixa de tamanho:

NPS 2” – 56”; DN150-DN1400

Pressão Nominal:

150 libras; PN6-PN40

Faixa de temperatura:

-40℃~125℃(depende do design e material）

Conexões finais:

Flange

Materiais do corpo:

GGG40/GG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; WCB ASTM A216;

Materiais do disco:

GG40/GG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; WCB ASTM A216; ASTM A351 CF8/CF8M

Material de vedação:

EPDM; VITON

Materiais do assento:

Integrante; 13Cr/304/316 sobreposição de solda.

Materiais da haste:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Design e Fabricação Padrão:

API 609

Padrão presencial:

EN558-1

Padrão de conexão final:

ASME B16.4

Teste e inspeção Padrão:

API 598

Cenários típicos de aplicação

●Sistema municipal de abastecimento de água:Amplamente utilizado em redes municipais de abastecimento de água e drenagem, especialmente como uma escolha ideal para uso de tubulação de água Válvula borboleta de sede resiliente com flange duplo deslocamento em tubulações de água, é usada para descarga de estações de água, distribuição de rede e isolamento regional.

●HVAC predial: Aplicável aos sistemas de circulação de água fria e quente, torres de resfriamento e unidades de ar condicionado dentro de edifícios, para regulação e corte de fluxo.

●Processos industriais gerais: Em indústrias como energia, engenharia química e alimentos, é usado para tratar água circulante, água de combate a incêndio, ar de baixa pressão e meios não fortemente corrosivos.

●Aplicação em tubulações de grande diâmetro: A ampla cobertura de diâmetro de sua válvula borboleta de sede resiliente de deslocamento duplo DN150-DN1400 a torna particularmente adequada para tubulações principais de água e gás de grande diâmetro em diversas fábricas e infraestruturas.

Qual é o destaque da nossa válvula borboleta de sede resiliente excêntrica dupla?

■ O design excêntrico duplo reduz a força de atrito de abertura e fechamento em aproximadamente dois terços, tornando a operação manual conveniente e reduzindo significativamente o custo de configuração do atuador.

■ São adotadas sedes de válvula elásticas de borracha de alta qualidade (como EPDM, NBR) ou politetrafluoroetileno (PTFE), apresentando excelente desempenho de vedação, baixo atrito e desgaste e uma longa vida útil geral da válvula.

■ O excelente projeto estrutural garante desempenho confiável de vedação bidirecional sob pressão normal de trabalho, com restrições mínimas na direção de instalação.

■ A placa borboleta foi projetada para ser fina e estreita. Quando totalmente aberto oferece baixíssima resistência ao fluxo do meio, o que ajuda a reduzir o consumo de energia de operação do sistema.

■ Em comparação com válvulas gaveta do mesmo diâmetro, possui comprimento estrutural menor e peso mais leve, economizando espaço de instalação. A sede da válvula geralmente pode ser substituída online, tornando a manutenção simples e conveniente.
