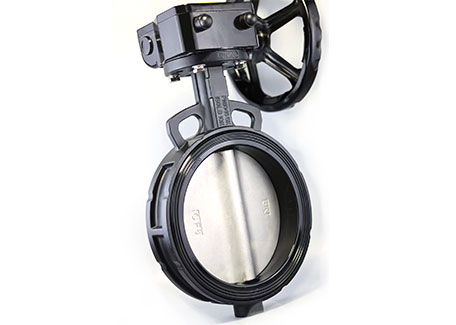

Válvula borboleta tipo wafer concêntrica

Introdução do produto

O projeto da válvula borboleta tipo wafer concêntrica LYV® tem como foco fornecer uma solução confiável e econômica para controle de tubulação. O seu núcleo reside na estrutura "concêntrica" ​​comprovada e robusta que foi verificada pelo mercado. Através da estreita cooperação entre a placa borboleta e a sede da válvula de borracha de alto desempenho de vedação, esta válvula borboleta tipo wafer concêntrica de alto desempenho atinge um corte bidirecional eficaz. Ao mesmo tempo, a válvula opera rapidamente, é fácil de operar e é simples e confiável na operação.

Como uma válvula borboleta tipo wafer concêntrica eficiente, a espessura da placa borboleta foi projetada de maneira ideal. Quando totalmente aberto, apresenta resistência mínima ao fluido, reduzindo efetivamente a perda de pressão do sistema e melhorando a eficiência do transporte. Além disso, oferecemos várias válvulas borboleta concêntricas com sede de borracha feitas de materiais e sedes de válvula de borracha como EPDM e NBR, que podem ser configuradas de acordo com diferentes características do meio, gerando assim uma válvula borboleta concêntrica com flange resistente à corrosão adequada para ambientes corrosivos moderados, expandindo assim o escopo de aplicação do produto.

Como uma válvula borboleta concêntrica amplamente universal, ela garante desempenho, bem como custos de aquisição e uso altamente competitivos.

Especificações

Características

■  Design de flange concêntrico - Estrutura clássica, desempenho confiável de vedação bidirecional. O corpo da Válvula Borboleta Concêntrica Tipo Wafer vem com um flange, garantindo instalação estável e facilitando a conexão do tubo.

■  A válvula pode ser totalmente aberta ou fechada girando 90°. O torque operacional é pequeno e pode ser equipado com diversos métodos de acionamento, como manual, pneumático ou elétrico.

■  A sede da válvula é feita de borracha de alta qualidade (como EPDM, NBR), proporcionando bom desempenho de vedação e fácil substituição após desgaste.

■  A resistência ao fluxo é baixa e a perda de pressão é baixa quando totalmente aberta, ajudando a economizar o consumo de energia operacional do sistema.

Quais são os cenários típicos de aplicação da válvula borboleta tipo wafer concêntrica?

Esta Válvula Borboleta Concêntrica Tipo Wafer, devido à sua versatilidade e confiabilidade, é amplamente utilizada nos seguintes campos:

1. Abastecimento e drenagem de água municipal e predial: Utilizado em estações de tratamento de água, estações de bombeamento, abastecimento de água predial e sistemas de proteção contra incêndio para controlar aberturas de tubulações e regular o fluxo.

2. HVAC: Sistemas de circulação de água resfriada, água quente e água de resfriamento dentro dos edifícios.

3. Serviços industriais gerais: Água de resfriamento, ar de baixa pressão e tubulações de processo não fortemente corrosivas em indústrias como energia, alimentos e indústria leve.

4. Tratamento de águas residuais: Adequado para transportar tubulações para água média e esgoto, etc.

Padrões de Fabricação

Todo o processo de projeto e fabricação da Válvula Borboleta Concêntrica Tipo Wafer segue rigorosamente os padrões gerais internacionais, garantindo a intercambialidade, segurança e confiabilidade do produto. Os principais padrões que atende incluem:

●Padrões de design de produto: API 609 (para válvulas borboleta), ASME B16.34 (para carcaças de válvulas).

●Padrão de conexão de flange: ASME B16.5, EN 1092, etc., garantindo uma conexão suave com dutos nacionais e estrangeiros.

●Padrão de dimensão estrutural: ASME B16.10, garantindo a padronização das dimensões de instalação.

●Padrões de materiais: Os materiais dos principais componentes estão em conformidade com as especificações de materiais relevantes, como ASTM.

●Teste de pressão: Antes de sair da fábrica, o teste de resistência da carcaça e o teste de desempenho de vedação são estritamente conduzidos de acordo com os padrões relevantes.
