Por que uma válvula de portão não é adequada para o fluxo de limitação

Por mais de duas décadas no mundo da tecnologia, aprendi que as melhores soluções vêm do uso de ferramentas exatamente como elas foram projetadas. Você não usaria uma chave de fenda para martelar um prego, o mesmo princípio é profundamente verdadeiro nos sistemas de fluidos industriais. Um dos equívocos mais comuns que encontrei, do piso da planta a discussões de engenharia, é o uso de umVálvula de portapara controlar a taxa de fluxo. Hoje, quero aproveitar minha experiência e explicar, em detalhes, por que essa prática não é apenas ineficiente, mas pode ser prejudicial para todo o seu sistema.

Qual é o objetivo principal do projeto de uma válvula de porta

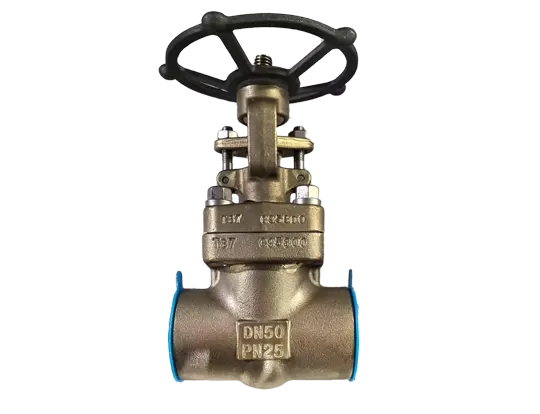

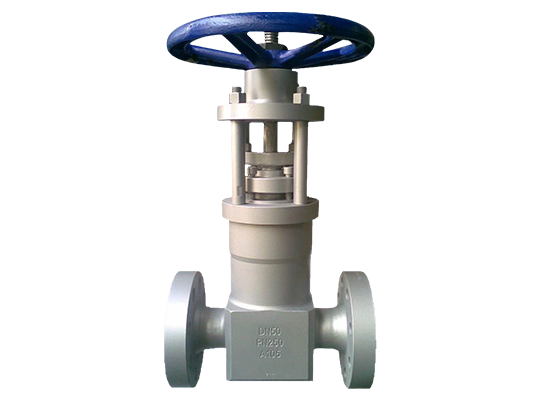

A Válvula de portaé uma obra -prima de simplicidade e força bruta. Seu nome diz tudo: funciona como um portão em uma parede. O componente do núcleo é um portão plano, em forma de cunha ou de rosto paralelo que se move perpendicularmente para dentro e para fora do caminho do fluxo. Quando o volante é virado para abrir a válvula, o portão aumenta completamente, criando uma abertura desobstruída e de furo integral. Isso significa que o caminho de fluxo é tão largo quanto o próprio tubo, resultando em queda de pressão mínima quando totalmente aberta. Por outro lado, quando fechado, o portão assenta firmemente contra o corpo da válvula, proporcionando um desligamento apertado.

A intenção do design é binária:totalmente abertooutotalmente fechado. Ele foi projetado para isolamento, não para modulação. Pense nisso como um interruptor liga/desliga para o seu pipeline. Agora, vamos contrastar isso com o que acontece quando tentamos usá -lo para um trabalho para o qual não foi construído.

O que acontece quando você usa uma válvula de porta para acelerar

Quando você sai de umVálvula de portaEm uma posição parcialmente aberta para reduzir o fluxo, você convida uma série de problemas. Os recursos de design que o tornam excelente para o isolamento se tornam o calcanhar de Aquiles em aplicações de limitação.

1. Erosão rápida de assento e disco:O portão e os assentos (as superfícies contra as quais sela) são projetados para fazer contato total apenas na posição totalmente fechada. Em um estado parcialmente aberto, o fluxo de alta velocidade passa apenas através da lacuna estreita entre o portão e os assentos. Isso cria um jato turbulento de alta velocidade e turbulento que continua continuamente as superfícies de assentos. Isso corroe o material - seja metal ou material resiliente - liderando a falha prematura e a incapacidade da válvula de selar firmemente quando necessário.

2. Vibração e cavitação:O fluxo turbulento causado pelo portão parcialmente aberto pode levar a vibrações graves. Isso não apenas danifica a própria válvula, mas também pode transmitir vibrações nocivas em todo o sistema de tubulação. Além disso, se a queda de pressão for significativa, pode causar cavitação - a formação e a implosão das bolhas de vapor - que literalmente se afasta nos componentes metálicos com imensa força.

3. Danos por caule e atuador:O caule, que conecta a roda de mão ao portão, está sob tremenda estresse lateral em uma posição parcialmente aberta devido às forças desequilibradas do fluido que flui. Isso pode levar à flexão do caule, enalmente (uma forma de desgaste) e falha prematura da embalagem, causando vazamentos. Se a válvula for automatizada, o atuador lutará contra essas forças, levando ao desgaste do motor ou falha do sistema pneumático.

Para simplificar, usando umVálvula de portaPara o estrangulamento, é uma maneira infalível de reduzir sua vida útil, comprometer a segurança do seu sistema e aumentar os custos de manutenção. É um caso clássico da ferramenta errada para o trabalho.

Como uma válvula de portão LYV® garante a confiabilidade a longo prazo nos serviços de isolamento

NoLYV®, Progenamos nossas válvulas com uma compreensão clara de sua aplicação pretendida. Nosso isolamentoVálvulas de portãosão construídos para executar um trabalho perfeitamente: fornecendo uma vedação de bolha na posição fechada e resistência mínima ao fluxo na posição aberta. Conseguimos isso por meio de fabricação de precisão e materiais superiores que suportam o teste do tempo, mesmo nos ambientes mais severos. Quando você usa umLYV®Válvula de portaEstritamente para o serviço, você está investindo em décadas de serviço confiável e sem manutenção.

Para ajudá -lo a tomar uma decisão informada, vamos comparar os principais parâmetros de uma válvula projetada para isolamento versus uma projetada para a limitação.

Parâmetros -chave para seleção de válvulas

Esta tabela destaca as diferenças de design fundamental. Mas o que isso significa em termos de números e especificações difíceis para o seu sistema? A tabela a seguir descreve o projeto crítico e considerações materiais para o nossoVálvulas de portão LYV®para garantir que eles atendam às suas necessidades de isolamento.

Especificações da válvula de porta industrial Premium LYV® (amostra)

Perguntas frequentes da válvula de porta de portão questões comuns

Ao longo dos anos, apresentei inúmeras perguntas. Aqui estão alguns dos mais frequentes, respondidos em detalhes.

Qual é a principal vantagem de uma válvula de porta sobre uma válvula de esfera

Enquanto as válvulas de bola são excelentes para uma operação rápida de um quarto de volta, uma bem projetadaVálvula de portacomo aqueles deLYV®Geralmente, fornece um selo mais robusto para aplicações de alta pressão e alta temperatura, especialmente em tamanhos maiores de tubos. O portão paralelo ou em forma de cunha fornece uma área de superfície de vedação maior, que pode lidar melhor com a expansão térmica e oferecer um fechamento mais elegante em serviços exigentes por um longo período.

Uma válvula de portão pode ser instalada em qualquer direção

Esta é uma questão crítica. Geralmente, a maioriaVálvula de portaOs desenhos são bidirecionais. No entanto, para o desempenho ideal e a facilidade de operação, é recomendável instalar a válvula com a haste na vertical. Isso é particularmente importante paraLYV®Válvulas com um projeto de parafuso externo e jugo (OS & y), onde as roscas do caule são mantidas fora do caminho do fluxo, impedindo a corrosão e garantindo uma operação suave. Sempre consulte o guia de instalação do fabricante, que paraLYV®Válvulas, fornece instruções claras e passo a passo.

Com que frequência uma válvula de porta deve ser mantida se usada corretamente

Quando usado estritamente como uma válvula de isolamento (totalmente aberta ou totalmente fechada), umVálvula de portão LYV®requer manutenção mínima. Recomendamos uma verificação operacional periódica, normalmente anualmente, que envolve o ciclismo da válvula de totalmente aberto para totalmente fechado e de volta novamente. Isso ajuda a garantir que o caule e os assentos permaneçam livres de detritos e corrosão. A embalagem pode precisar de ajuste ocasional se um vazamento for detectado. NossoLYV®As válvulas são construídas para a longevidade, mas as verificações regulares são a chave para maximizar a vida útil do serviço, que pode se estender facilmente a 20 anos ou mais com os cuidados adequados.

Qual é a válvula correta para usar para limitar o fluxo

Se você precisar controlar a taxa de fluxo, deve procurar válvulas projetadas especificamente para esse fim. A escolha mais comum e eficaz é umaVálvula globo. Seu design possui um arranjo de plugue e assento que permite o controle preciso do fluxo com danos mínimos aos componentes. Outras opções excelentes incluem válvulas de borboletas para linhas maiores ou válvulas de controle com acabamentos e atuadores especializados para processos totalmente automatizados. A equipe emLYV®Também oferece uma variedade dessas válvulas específicas de limitação, projetadas com o mesmo compromisso com a qualidade e a durabilidade. A escolha da válvula certa não apenas garante a eficiência do processo, mas também protege seu investimento de capital.

Pronto para especificar a válvula certa para o seu sistema

Compreender os papéis distintos de válvulas diferentes é a base de uma operação segura, eficiente e econômica. Usando aVálvula de portaPara o estrangulamento, é um erro caro, mas é totalmente evitável. Selecionando a ferramenta certa para o trabalho - um robustoVálvula de portão LYV®para isolamento confiável ou uma precisãoLYV®Válvula de controle para limitação precisa - você garante a integridade e a longevidade de seus sistemas fluidos.

Não deixe sua seleção de válvulas ao acaso. Deixe nossos engenheiros experientes o ajudarem a fazer a escolha perfeita.

Contate-nosHoje para uma consulta gratuita e deixe o LYV® ser seu parceiro na confiabilidade da engenharia.Ajudaremos você a analisar seu aplicativo e recomendar a solução de válvula ideal.
