Por que a válvula de borboleta com deslocamento triplo é projetada com três excêntricos?

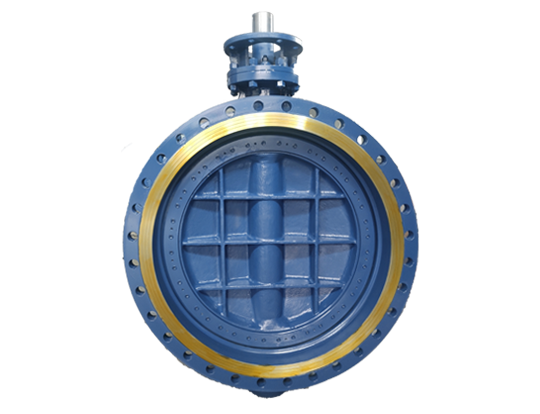

Oválvula de borboleta com deslocamento triploé uma válvula de controle industrial que alcança a vedação através de três compensações geométricas. A característica do núcleo é o layout não concentrcado da haste da válvula, placa da válvula e superfície de vedação. Seu objetivo de design é resolver a perda de atrito e problemas de falha de vedação de alta temperatura das válvulas tradicionais de borboletas.

Então, por que é necessário sobrepor excêntricos triplos?

A excentricidade única pode alcançar apenas o desengajamento parcial do atrito. O design triplo pode formar um efeito progressivo. O primeiro desengajamento dos guias de excentricidade, a segunda excentricidade otimiza o caminho de contato e a terceira excentricidade fornece um selo de aperto. A falta de um dos três levará a força de vedação insuficiente ou atrito residual sob alta temperatura e alta pressão, e não será capaz de atender ao padrão de vazamento zero.

A estrutura doválvula de borboleta com deslocamento triploSepara a trajetória de rotação e a superfície de vedação, de modo que o anel de vedação de metal sofre apenas deformação elástica no momento do fechamento, evitando o desgaste a longo prazo. Comparado com o único corpo excêntrico da válvula que se baseia na força de fixação de embalagem, o triplo excêntrico depende da própria estrutura geométrica para obter reforço de vedação, melhorando significativamente a resistência à pressão e a vida útil do serviço.
