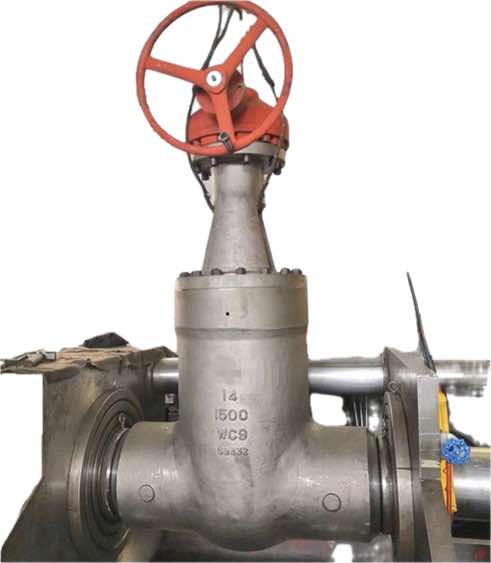

Válvula de gaveta resistente a alta pressão

LYV® é um fornecedor líder de válvula gaveta resistente a alta pressão de qualidade na China. Esta válvula gaveta é um guardião da segurança da tubulação especialmente projetada para condições de trabalho de pressão extrema. Como uma válvula gaveta industrial típica de alta pressão, ela adota uma estrutura de corpo de válvula reforçada e múltiplas tecnologias de vedação para garantir um fechamento absolutamente confiável em níveis de pressão que variam de 900LB a 2500LB e até mais altos. Quer se trate de uma válvula de gaveta flangeada de alta pressão ou de uma válvula de gaveta selada e soldada para alta pressão, o núcleo de seu design reside em fornecer uma solução de vedação de alta pressão sem vazamentos e de longa vida útil, que é a pedra angular dos principais dutos nos campos de energia, produtos químicos e outros.

Enviar consulta

Introdução do produto

A válvula gaveta resistente a alta pressão LYV® foi especialmente projetada para superar a dureza da pressão industrial. Oferecemos duas formas principais de conexão: Válvula de gaveta flangeada de alta pressão e Válvula de gaveta soldada selada para alta pressão, para atender a diferentes requisitos de instalação e vedação permanente. O corpo da válvula é feito de aço forjado de alta qualidade e passou por processamento preciso e tratamento térmico para garantir a integridade estrutural sob alta pressão contínua. Suas especificações de válvula gaveta de alta pressão 900LB-2500LB podem cobrir totalmente várias condições de trabalho complexas, de pressão média a ultra-alta pressão. Através da placa rígida e do design de vedação auto-apertável, a válvula gaveta de alta pressão de alto desempenho constrói uma barreira sólida e confiável em face de alta pressão.

Especificações

Faixa de tamanho:

NPS 2”-24”; DN50-DN600

Pressão Nominal:

900LB-2500LB; PN150-PN420

Faixa de temperatura:

-46℃~600℃(depende do design e material)

Conexões finais:

Flange, soldado

Materiais do corpo:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Materiais do disco de portão: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

Assento:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Padrão de design e fabricação:

API600/API 6D

Padrão presencial:

ASME B16.10

Padrão de conexão final:

ASME B16.5/ ASME B16.25

Padrão de teste e inspeção:

API 598

Características

■ Corpo da válvula com rolamento de pressão ultra-alta.

■ Vedação multirreforço.

■ Antierosão e anticavitação.

■ Haste da válvula anti-ejeção rígida.

■ Abertura e fechamento rápidos.

Quais são os cenários típicos de aplicação da válvula gaveta resistente a alta pressão？

●Indústria de petróleo e gás: equipamentos de cabeça de poço para campos de petróleo e gás, dutos de coleta e transporte de alta pressão, equipamentos de fraturamento e estações de compressão de gás natural e outros cenários de ultra-alta pressão.

●Engenharia química e engenharia química de carvão: Entrada e saída de reatores de síntese de alta pressão (como síntese de amônia, síntese de metanol), tubulações de transporte de materiais de alta pressão e plantas de ureia.

●Sistema de central elétrica: sistema de água de alimentação da caldeira, tubulação principal de vapor, desvio de alta temperatura e alta pressão e sistema auxiliar de central elétrica.

● Equipamento experimental e de teste de alta pressão: Vários circuitos de teste de processo, bancadas de teste e sistemas de controle de fluidos que precisam suportar pressões extremas.

Qual é o princípio de funcionamento da válvula gaveta resistente a alta pressão em ambientes de alta pressão?

Sob condições de alta pressão, a comporta de uma válvula gaveta resistente a alta pressão atua como uma cunha robusta, acionada pela haste da válvula para ser inserida verticalmente entre as duas sedes da válvula, obtendo um fechamento mecânico rígido. Quando a pressão do sistema aumenta, a pressão média atuará na sede da válvula na parte traseira da placa da comporta. Esta força será convertida em uma força de fixação adicional que empurra a sede da válvula em direção à superfície de vedação da placa da comporta, formando um efeito de “vedação assistida por pressão”. Para válvulas gaveta soldadas seladas de alta pressão com conexões soldadas, elas são integradas à tubulação, eliminando completamente possíveis pontos de vazamento na conexão do flange, minimizando o limite de suporte de pressão e alcançando, em princípio, o mais alto nível de integridade de vedação. Eles são a solução definitiva para tubulações de pressão ultra-alta e média de alto risco.
