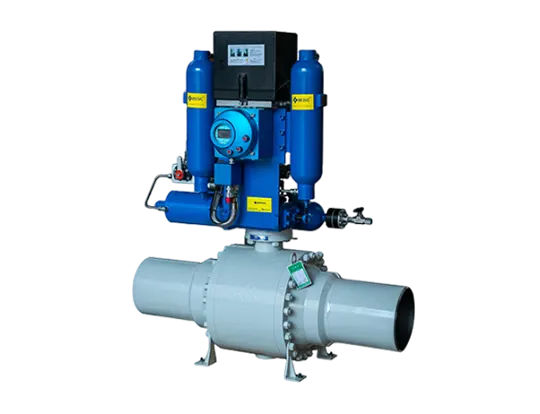

Válvula de esfera totalmente soldada LYV®️ gás sobre óleo através de um atuador autoatuador. Pela pressão do meio da própria tubulação para acionar a abertura e o fechamento da válvula. O produto utiliza diretamente gás natural dentro do gasoduto como suprimento de ar pneumático. Todo o projeto do sistema para alta pressão. Através do processo de filtragem do fornecimento de ar sem descompressão. O gás diretamente no tanque de gás e nos componentes da válvula de controle de alta pressão. Sob a ação do sinal de controle, o gás controlado de alta pressão entra no circuito gás/líquido correspondente. E pelo princípio da transmissão isobárica do meio líquido para realizar a transmissão síncrona gás/líquido, atuando no cilindro hidráulico do dispositivo de acionamento da válvula e controlando a válvula.
Válvula de esfera totalmente soldada LYV®️ gás sobre óleo através de um atuador autoatuador. Pela pressão do meio da própria tubulação para acionar a abertura e o fechamento da válvula. O produto utiliza diretamente gás natural dentro do gasoduto como suprimento de ar pneumático. Todo o projeto do sistema para alta pressão. Através do processo de filtragem do fornecimento de ar sem descompressão. O gás diretamente no tanque de gás e nos componentes da válvula de controle de alta pressão. Sob a ação do sinal de controle, o gás controlado de alta pressão entra no circuito de gás/líquido correspondente. E pelo princípio da transmissão isobárica do meio líquido para realizar a transmissão síncrona gás/líquido, atuando no cilindro hidráulico do dispositivo de acionamento da válvula e controlando a válvula.
A válvula de esfera totalmente soldada gás sobre óleo LYV®️ pode monitorar automaticamente a pressão da tubulação para realizar o fechamento automático. O princípio de funcionamento é simples, o controle é seguro e confiável. E pode atender às duras condições climáticas ao ar livre. O produto pode reduzir o risco de acidentes e evitar uma maior expansão de desastres nas aplicações de dutos de transporte de longa distância e dutos de meios químicos perigosos.
Tipo de mecanismo: Jugo Escocês |
Faixa aplicável de pressão de fornecimento de ar: 0,4-16Mpa |
Faixa aplicável de meio de fornecimento de ar: Gases não ácidos, como ar, nitrogênio ou gás natural |
Faixa aplicável de temperatura ambiente: -30°C~100°C, -55~150°C (opcional) |
Aula de proteção: IP68 |
Grau à prova de explosão: Exd IIC T4/T6 |
Acessórios: Interruptor de limite, posicionador, conector elétrico |
Interface de sinal: USB/RS232/485 |
Fonte de energia: Bateria de alta energia, solar, fonte de energia externa. |
Tipo de válvula aplicável: Válvula de esfera/válvula borboleta |
Faixa de tamanho de válvula aplicável: DN50~DN600 |
Faixa de pressão da válvula aplicável: 150LB~1500LB, PN10~PN250 |
Padrão de conexão: ISO 5211 |
|
■ A: Bomba manual multidirecional
■ B: Válvula de mudança de isolamento local remoto
■ C: Cilindro hidráulico totalmente soldado
■ D: Válvula de controle pneumático
■ E: Tanque de gás/líquido
■ F: Posições
■ G: Estrutura mecânica de scotch yoke paralela
■ H: Filtro de isolamento
