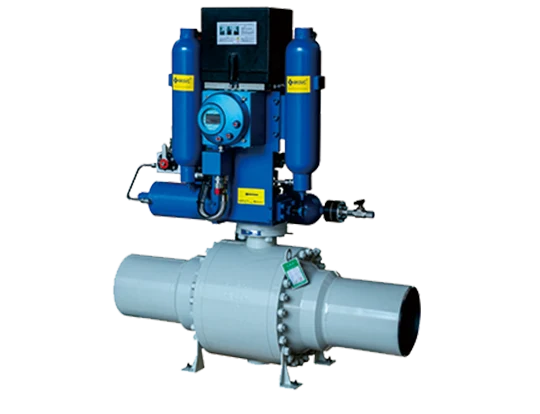

A válvula de esfera BW acionada por óleo
  • A válvula de esfera BW acionada por óleoA válvula de esfera BW acionada por óleo

A válvula de esfera BW acionada por óleo

A válvula de esfera de End Ends BW, acionada por gás, lyv® pode atender aos padrões como API, DIN. Produza o tamanho da faixa de NPS2 polegadas a 24 polegadas, DN50 a DN600.

Enviar consulta

Como tipo de válvula de esfera, a válvula de esfera BW acionada por óleo de a gás usa o munhão montado como a estrutura de vedação. A válvula acionada pelo atuador de gases a gás e usa o aço carbono como material corporal. A válvula de esfera de End Ends BW, acionada por gás, lyv® pode atender aos padrões como API, DIN. Produza o tamanho da faixa de NPS2 polegadas a 24 polegadas, DN50 a DN600. A classificação de pressão cobre ANSI Class150LB e PN10, PN16, PN25. A válvula de esfera de End Ends BW acionada por gases de gás tem muitas aplicações, amplamente utilizada em campos como petróleo e gás, petroquímico, GNL, geração de energia, tratamento de água e águas residuais, produtos químicos de carvão, transporte de oleodutos e muito mais.


Especificações

Tipo de válvula:

Válvula de esfera

Design de vedação:

TRUNNION montado

OPERAÇÃO:

Atuador de gás sobre o óleo

Material:

aço carbono

Faixa de tamanho normal:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Faixa de classificação de pressão:

ANSI CLASSE 150 LB
Pn10 / lim16 / pn25

Materiais corporais:

Aço carbono forjado, aço inoxidável forjado
ASTM A105N, ASTM A182 F304/F304L/F316/F316L

Materiais de disco:

Aço carbono forjado, aço inoxidável forjado, aço inoxidável duplex
ASTM A105N, ASTM A182 F304/F304L/F316/F316L, ASTM A959 2205/2507

Materiais de assento/vedação:

Sobreposição, estrelito, Teflon
13CR, STL4/STL6, PTFE/RPTFE

Materiais de eixo/STEM:

Aço carbono forjado, aço carbono de baixa temperatura, aço inoxidável duplex, martensítico
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

Padrões de acordo:

API, de

Escopo de aplicação:

Petróleo e gás, petroquímico, GNL, geração de energia, tratamento de água e águas residuais, produtos químicos de carvão, transporte de dutos



O que é uma válvula de esfera?
O disco da válvula de esfera tem uma forma esférica, e um canal cilíndrico (portado) é fornecido no centro para permitir que o fluido passe. Este disco esférico se abre e fecha girando -o a 90 graus.


Como funciona uma válvula de esfera?

1) O disco (bola) é esférico e um assento macio é incorporado ao assento da válvula do corpo, semelhante a um pau.

2) Quando o tipo de alavanca da alavanca é usado, o fluido pode ser interrompido ou voado girando a alavanca da alavanca 90 graus. Observe que quanto maior o tamanho, maior a força é necessária para abrir e fechar, para que a alça da engrenagem possa ser operada.

3) A excelente estorveidão é obtida a partir das propriedades mecânicas e físicas dos materiais de assento macio. No entanto, existem restrições ao uso de áreas de alta temperatura. Adequado para “Operação On/Off” usando operação aberta ou fechada com assento macio comum. Não é adequado para uso em posições intermediárias, dependendo da construção ou material da válvula.


O que é uma válvula de esfera de porta V?
O disco possui um caractere lambda em forma de borda e usa um assento de metal para controlar a taxa de fluxo na estrutura intermediária de abertura e válvula que permite o fechamento enquanto corta os contaminantes no fluido. É adequado para controlar fluidos especiais, como polpa de papel, pasta e fluidos viscosos.


Qual é a diferença entre a porta completa e a porta V?
A borda em forma de V-porta corta qualquer inclusão. O corte de fibras e sólidos depende do deslizamento entre disco (metal) e assento (metal). Se fibras como a polpa estiverem contidas no fluido, as válvulas de bola, por exemplo, ficarão entupidas ao fechar, o que causará problemas relacionados à manutenção. No entanto, no caso das válvulas da porta Lambda, as bordas de metal são fechadas enquanto corta os contaminantes para que não sejam bloqueados. O corpo tem uma estrutura de flange e não requer ferramentas especiais para
