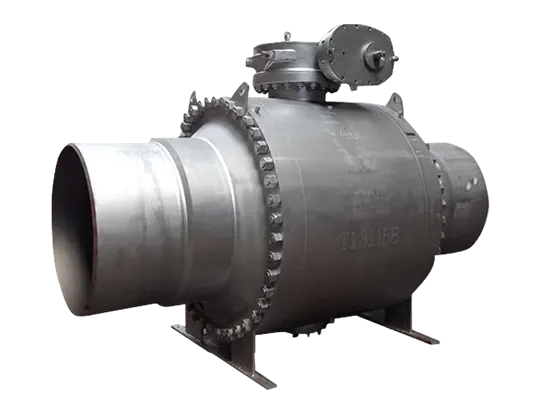

Válvula de esfera montada em munhão final BW

Introdução do produto

A válvula esférica montada em munhão final LYV® BW resolve sistematicamente os desafios estruturais e de vedação de tubulações de alta pressão por meio de dois projetos principais. A válvula esférica montada em munhão soldado de alto desempenho é conectada por soldagem de topo e integra-se à tubulação para obter uma vedação permanente de vazamento zero.  Sua estrutura exclusiva de ponto de suporte final pode direcionar o enorme estresse gerado pela expansão e contração térmica, peso próprio e vibração da tubulação para a estrutura externa da fundação, protegendo assim efetivamente o corpo da válvula e as vedações internas contra deformação ou danos. Este projeto garante a operação estável da válvula a longo prazo em ambientes críticos e severos, como usinas de energia, tubulações petroquímicas de longa distância e plataformas offshore, aumentando significativamente a segurança e a vida útil de todo o sistema de tubulações.

Válvula esfera montada em munhão com extremidade para soldagem de topo LYV®️ como um produto de alto desempenho que atende aos padrões internacionais como API-6A, API-6D, ASME-B16.34, ISO-17292 e muito mais.  A válvula de esfera montada em munhão LYV®️ obteve a certificação de incêndio API-6FA, que prova que o produto tem capacidade de uso para várias aplicações solicitadas de segurança contra incêndio.  LYV®️ como fabricante para produzir válvula de esfera montada em munhão pode fabricar válvula de esfera montada em munhão NPS 2 ”a NPS 48”, a classificação de pressão máxima pode chegar a 2500LB.  Além disso, a LYV®️ possui condições e experiência para produzir válvula esfera montada em munhão de baixa temperatura.  Contate-nos para mais informações.

Especificações

Características

■  Assento macio ou metálico disponível

■  Bola sólida

■ Face de conexão RF, RTJ, BW

■  Corpo de duas ou três peças

■  Fecho hermético bidirecional

■  Zero vazamento

■  Bloqueio e sangramento duplo (DBB) / Isolamento e sangramento duplo (DIB)

■  Proteção à prova de fogo.

■  Design de baixo torque operacional

■  Design de haste anti-explosão

A válvula esférica montada em munhão final LYV® BW BW é uma válvula industrial projetada especificamente para lidar com condições de trabalho adversas. "BW" indica que suas duas extremidades estão conectadas por soldagem de topo e podem ser soldadas ao tubo para formar um todo permanente. "Instalação de suporte final" refere-se à extensão de uma estrutura de suporte rígida independente na extremidade motriz da válvula. Este projeto combinado visa obter vedação absoluta da conexão da tubulação e isolamento de tensão do corpo da válvula simultaneamente.

Seu princípio de funcionamento é dividido em duas etapas: Em primeiro lugar, a porta de soldagem de topo da válvula é soldada à tubulação para formar uma conexão permanente sem vazamentos. Em segundo lugar, a estrutura principal do "fulcro final" é fixada de forma independente à fundação externa. Quando a tubulação gera um grande empuxo devido ao estresse térmico, peso próprio ou vibração, esse fulcro suportará e guiará ativamente essas forças externas, permitindo que elas contornem a haste precisa da válvula e o sistema de vedação dentro da válvula e sejam transmitidas diretamente para a estrutura externa. Assim, garante que a válvula ainda possa ser aberta e fechada de forma estável e flexível quando submetida à deformação da tubulação e manter uma vedação de longo prazo.
